Talotekniikan monimutkaisuus kasvaa lisäten talotekniikan osuutta rakentamisen kustannuksista jatkuvasti. Tuottavuuden ja työn tehokkuuden kannalta talotekniikan asennuksien sujuvuudella on suuri merkitys. Usein kannakoinnit ratkaistaan työmaalla perinteiseen tapaan asentajan toimesta jokaiselle tekniikalle erikseen. Tämä voi johtaa improvisaatioon, jolloin lopputulos ei vastaa talotekniikan osalta suunniteltua eikä lopputulos ole paras mahdollinen rakennuksen käytettävyyden tai turvallisuuden kannalta. Tällöin myös työmaalla suunnitteluun ja asennuksien koordinointiin kuluu enemmän aikaa. Kannatuksiin otetaan usein kantaa työmaalla, sillä kannatuksien suunnitteluvastuu ei kuulu järjestelmällisesti kenenkään suunnittelijan tehtäväluetteloon. Tekniikkakannatukset kuuluvat rakennusten täydentäviin osiin, eivät itse kantavaan rakenteeseen, mistä syystä niiden suunnitteleminen on saattanut olla vaihtelevasti rakenne- tai talotekniikkasuunnittelijan, tekniikkatoimittajan, urakoitsijan tai ei kenenkään vastuulla. Kun vastuita ei ole määritelty, jää suunnittelu myös helposti tekemättä tai se otetaan työn alle liian myöhään.

Tekniikkakannatuksiin kiinnitetään rakennusalalla entistä enemmän huomiota

Rakennusala on myös herännyt siihen, ettei ”tapa, jolla aina ennen on tehty” välttämättä johda toivottuun lopputulokseen ja haluttuun turvallisuustasoon. Viime vuosina suunnittelua ja rakentamista ohjaavat viranomaisasiakirjat ovat päivittyneet. Samalla alan toimialajärjestöt ovat uudistaneet omia ohjeistuksiaan ja luoneet työkaluja edistääkseen kannatusten suunnittelua ja toteutusta sekä voimassa olevan lainsäädännön toteutumista. Yhteistä näillä on, että tekniikkakannatukset nähdään merkittävänä turvallisuuteen ja tuottavuuteen vaikuttavana tekijänä, joka vaatii aikaisempaa suurempaa huomiota. Toimenpiteet viestivät tarpeesta kiinnittää tekniikkakannatuksiin huomiota jo suunnittelun varhaisessa vaiheessa: suunnittelun ja toteutuksen periaatteet tulisi rakennusvalvontojen Topten-käytäntöjen mukaan esittää jo rakennusluvan liitteenä toimitettavissa ja hankkeen edetessä täydentyvissä asiakirjoissa. Uudistunut RT-kortti 103447 putkistojen ja kanavien kannatuksesta puolestaan ohjeistaa selvittämään suunnittelutarpeen ja hyödyt hankesuunnitteluvaiheessa sekä vastuuttamaan suunnittelun pätevälle taholle. Suunnittelun tasoon on myös uusissa ohjeissa kiinnitetty huomiota. Esimerkiksi uuden RT-kortin mukaan henkilöturvallisuudelle merkitykselliset kohteet tulisi suunnitella lähtökohtaisesti eurokoodin mukaisesti. Myös käytettävien tuotteiden kelpoisuus on nostettu aikaisempaa selvemmin esille.

Perinteinen tapa ratkoa kannatuksia ei enää riitä

Työmaalla tekninen osaaminen ei välttämättä riitä ottamaan huomioon kannakkeisiin ja rakenteisiin kohdistuvia kuormituksia, tai muita vaatimuksia esimerkiksi palon tai lämpölaajenemisen osalta. Puutteellinen kannatussuunnittelu voi olla riski henkilöturvallisuudelle ja saattaa aiheuttaa lisäksi haasteita toteutusvaiheen aikataulutukselle ja jopa budjetoinnille. Työmaalla joudutaan tyypillisesti tekemään vähintään pientä yhteensovitusta, joka kuitenkin vaatii useamman asentajan aikaa ja voi helposti johtaa asennusvaiheen pitkittymiseen. Tämä vähentää työmaan tuottavuutta ja riski pölyävien työvaiheiden pitkittymiseen kasvaa merkittävästi mitä enemmän selvitystyötä joudutaan tuotantovaiheessa tekemään.

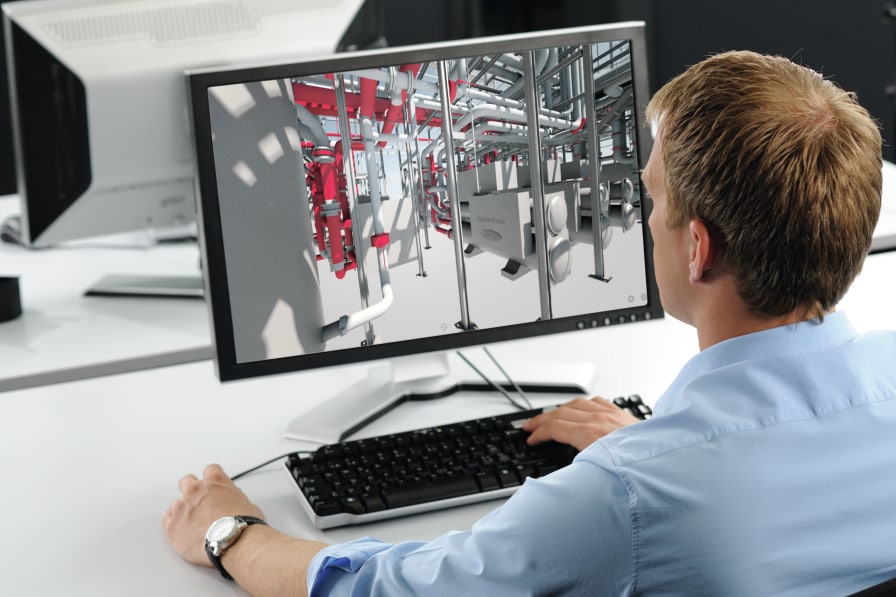

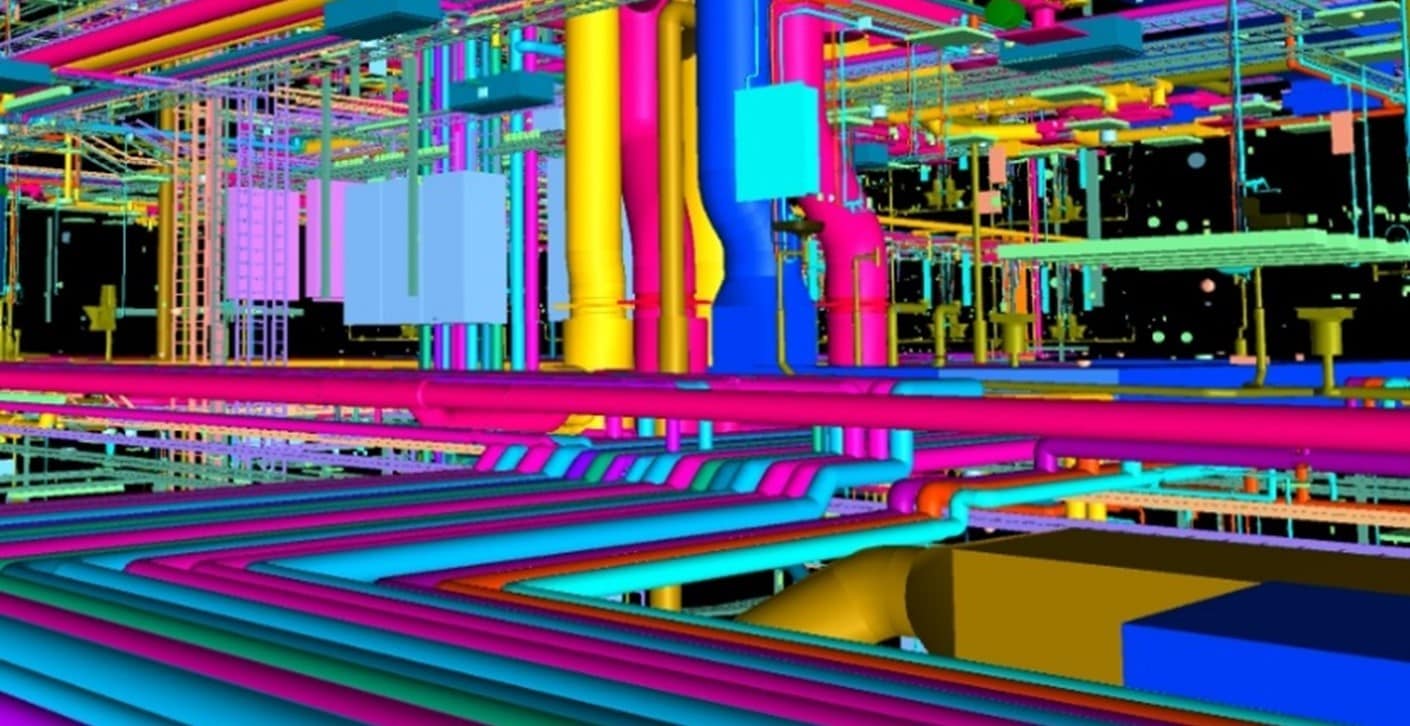

Talotekniikan suunnittelu tehdään yksityiskohtaisesti ja suurella tarkkuudella tietomallissa. Tekniikan ja reitityksien osalta suunnitelmien taso on parantunut merkittävästi tietomallinnuksen myötä, mutta toisaalta johtanut siihen, että työmaalla asentaminen on koettu haasteeksi, kun asennusta ei ole huomioitu riittävällä tasolla suunnitteluvaiheessa. Lopputuloksena on suunnitellut putkistot, jotka on lopulta asennettu eri paikkoihin, kuin mihin ne on tietomallissa mallinnettu.

Etukäteissuunnittelu lisää talotekniikan tuottavuutta

Pätevän suunnittelijan suunnittelemina kannatusratkaisut ovat turvallisia, teknisesti toimivia, hankkeen kannalta optimoituja ja voimassa olevan lainsäädännön mukaisia. Yhdeksi tärkeimmiksi keinoiksi talotekniikan tuottavuuden parantamiseksi nähdään suunnittelun laadun parannus. Työmaa toimii tehokkaasti, kun kannatuksien ratkomiseen ei tarvitse käyttää asentajien aikaa. Ideaali tilanne olisi, ettei yhteensovitusta tarvitsisi tehdä työmaalla vaan törmäilyt olisi tarkasteltu jo suunnitteluvaiheessa. Etukäteissuunnitteluun myös kannustetaan. Esimerkiksi RT-kortti putkistojen ja kanavien kannatuksesta nostaa esille etukäteen laadittavan kannatussuunnitelman, jonka tekemistä suositellaan taloteknisesti haastaviin kohteisiin, joissa etukäteissuunnittelulla saavutetaan enemmän hyötyä.

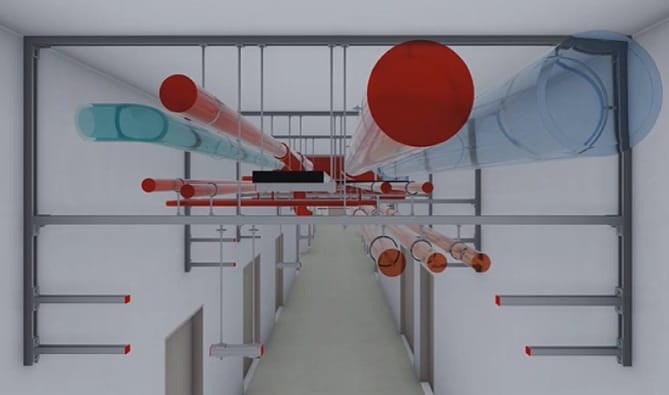

Haastavilla alueilla, joissa tekniikkaa on paljon, saadaan hyvin suunnitelluilla yhteiskannakointijärjestelmillä merkittäviä etuja. Yhteiskannakointi nopeuttaa työmaa-aikaista toimintaa ja vähentää merkittävästi rakentamisen aikaista hukkaa ja riskejä. Pölyävät työvaiheet ovat minimissään, kun ylöspäin tapahtuvaa poraamista on vähemmän ja tekniikka voidaan ripustaa suoraan kiskoista. Asennusjärjestyksen huomioiminen suunnitteluvaiheessa sekä valmiit otsien rungot ja alakaton kiinnityspinnat nopeuttavat asennusta. Kannatusratkaisujen vieminen tietomalliin viimeistelee suunnittelun ja mahdollistaa niin tahtituotannon kuin myös muiden esivalmistusratkaisujen hyödyntämisen. Hilti teki tutkimuksen vuonna 2022, jonka tuloksena saatiin selville, että yhteiskannatusjärjestelmällä asennustyö nopeutui 50 % verrattuna perinteiseen menetelmään tyypillisessä käytäväleikkauksessa.

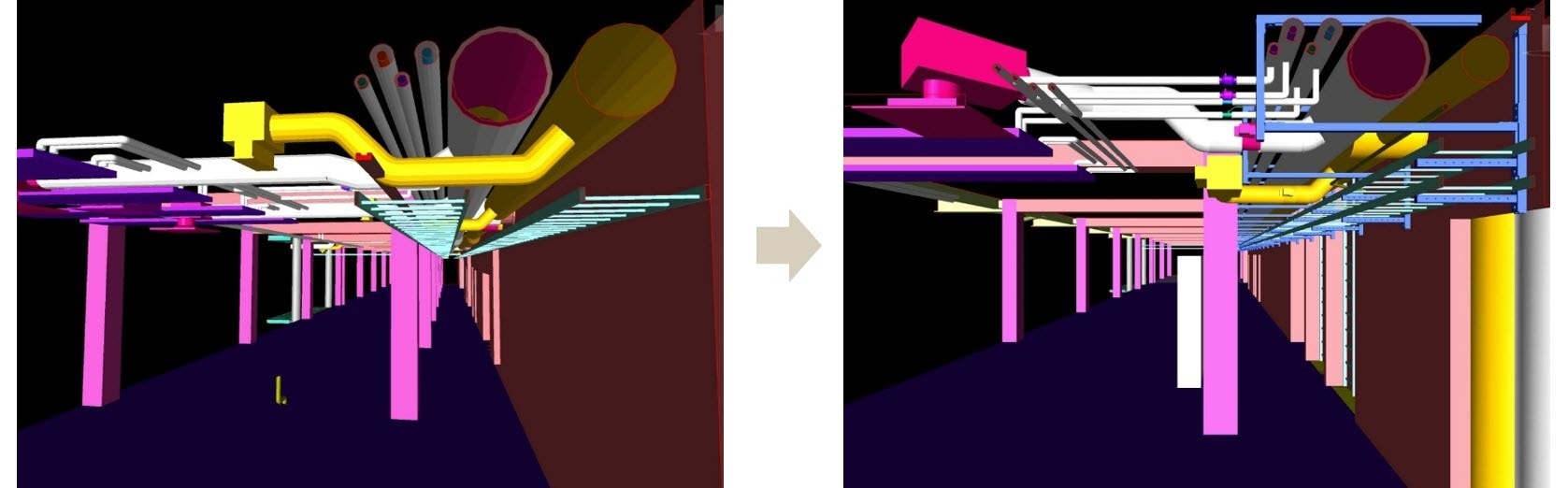

Tietomallissa talotekniikan kannatuksiin ei tyypillisesti oteta kantaa ja usein nähdäänkin malleja, joissa tekniikka ”leijuu” ilmassa. Minimivaatimuksena olisi, että tietomallissa kannatukset huomioitaisiin vähintään tilavarauksena. Ahtaissa paikoissa, kuten käytävillä ja nousukuiluissa, tilaa on todella niukasti, jolloin toteutusvaiheessa joudutaan helposti ongelmiin, mikäli tekniikkakannatuksien asettamia vaatimuksia ei ole lainkaan huomioitu.



Kannatuksien suunnittelu ja mallintaminen varhaisessa vaiheessa mahdollistaa, että talotekniikan suunnittelussa pystytään huomioimaan kannatuksien asettamat vaatimukset niin tilan, kuin myös tekniikan sijainnin suhteen. Esimerkiksi sallitut kiinnitysalueet vaikuttavat siihen, mihin kohtiin kannakointiratkaisut voidaan kiinnittää. Kun suunnitteluvaiheessa voidaan tehdä tarvittavat muutokset reititykseen tai putkistojen haarautumiskohtiin, säästytään tuotannon aikaisilta muutostöiltä ja turhalta uudelleen suunnittelulta.

Etukäteissuunnittelu mahdollistaa pienemmät kokonaiskustannukset sekä
> Turvalliset, toimivat ja eurokoodipohjaisesti suunnitellut ratkaisut
> Tehokas suunnitelmien yhteensovitusprosessi
> Nopeampi ja tehokkaampi toteutus työmaalla
> Työjärjestyksen huomioiminen ja tehokas pölyävien työvaiheiden hallinta

Hiltillä pitkä kokemus tekniikkakannatuksista ja niiden suunnitellusta.

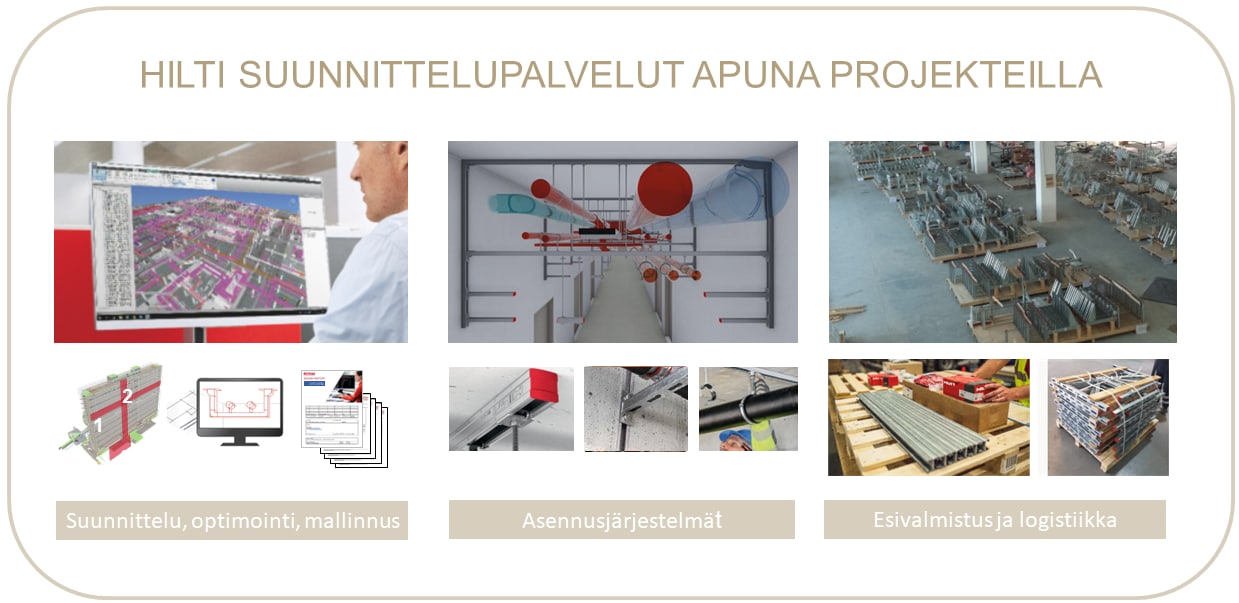

Hiltin modulaarisilla kannatusjärjestelmillä on jo pitkään ollut maine haastavien paikkojen kannatusratkaisuna. Yhteiskannatuksen merkitys ja hyödyt projekteille on myös tiedostettu jo pidempään. Projektikumppanina olemme ottaneet enemmän vastuuta myös kannatuksien suunnittelusta, sillä kannatuksien suunnittelemattomuus johtaa tyypillisesti tuotantovaiheen viivytyksiin ja kustannusten kasvuun. Tekniikkakannatukset ovat pitkään olleet väliinputoaja eikä niiden suunnittelu ole järjestelmällisesti kuulunut kenellekään. Olemme kartuttaneet kokemustamme suunnittelusta useammalla projektilla, jossa kannatuksien turvalliselle ja eurokoodinmukaiselle suunnittelulle on nähty tarve. Hiltillä on laaja palveluvalikoima erityyppisille hankkeille ja tarjoammekin suunnittelu- ja konsultointipalveluiden lisäksi myös kannatuksien tietomallinnusta, suunnittelijakoordinointia yhteensovituksen tueksi ja esivalmistuspalveluja työmaavaiheen nopeuttamiseksi. Perinteisten yhteiskannakointijärjestelmien lisäksi suunnittelemme erilaisia kiinteiden sairaalalaitteiden kannakointiratkaisuja, kuilukannakointeja huoltotasoineen sekä näiden esivalmisteita. Lisäksi tarjoamme selkeän tuotekelpoisuusdokumentaation tuotteiden eurokoodinmukaisuudesta, jolloin eurokoodin mukaan arvioitujen tuotteiden kelpoisuuden osoittaminen on erittäin helppoa ja johdonmukaista.

Miten lähteä kanssamme liikkeelle?

Tekniikkakannakoinnin tarpeet hankkeella tulisi huomioida hyvissä ajoin, jotta etukäteissuunnittelun potentiaaliset hyödyt on mahdollista realisoida ja löytää haastavien alueiden kannatuksien toteuttamiseen toimivat ja kustannustehokkaat ratkaisut. Tyypillisesti me Hiltillä lähdemme liikkeelle hankekohtaisesta kartoituksesta, jossa autamme arvioimaan yhteiskannatuksien hyödyllisyyttä, suunnittelun ja toteutuksen järkevää tasoa, sekä suunnittelun ja mallintamisen kustannuksia.

Hankekohtaisen kartoituksen avulla pystymme määrittämään alueet, joilla yhteiskannatuksesta nähdään olevan hankkeen kannalta etua ja koetaan hyödylliseksi. Lisäksi määritämme konseptiratkaisut, joilla kannakointi voitaisiin toteuttaa projektilla. Tässä vaiheessa on myös hyvä huomioida miten suunnittelu olisi järkevä toteuttaa, arvioida mallintamisen tarvetta ja keskustella esivalmistuksen mahdollisesta hyödyntämisestä projektilla. Myös kannakoinnin asettamat erityisvaatimukset otetaan huomioon ja mietitään alustavat tekniset ratkaisut.

Hankekartoituksen päätteeksi:

> suositellut käyttöalueet
> tarjous kannatusten suunnittelu- ja mallinnuspalvelusta
> ehdotus aikataulusta ja selkeät jatkotoimenpiteet

Tavoitteenamme on toimia kumppanina projekteilla. Tekniikkakannatusten suunnittelun lisäksi tuemme työmaavaiheessa toteutusta tarjoamalla tietoa optimaalisesta asennusjärjestyksestä, avustamalla koordinoinnissa ja varmistamalla, että esivalmistus ja toimitukset etenevät sovitusti.

Onko tekniikkakannatukset nousseet projektillasi esille?

Ota rohkeasti yhteyttä asiantuntijapalveluumme tai oman alueesi Hilti-insinööriin ja katsotaan miten voimme tukea sinua parhaiten.
